Škoda Fabia S2000 - Hayden Paddon/John Kennard - New Zealand 2012 - Belkits - 1/24

Al meer dan een jaar geleden kwam ik op het idee om de Škoda Fabia te bouwen waarmee Hayden Paddon en John Kennard de S2000 klasse wonnen in hun thuis-rally, Rally New Zealand (2012). Bijna precies een jaar geleden, in de aanloop naar de Rallye Deutschland, sprak ik met Hayden en John zelf en hebben zij beiden al de bodemplaat waarop deze wagen komt te staan van hun handtekening voorzien. Daarna was het dus aan mij om nog "even" de wagen te bouwen. Het gaat dus om de volgende wagen:

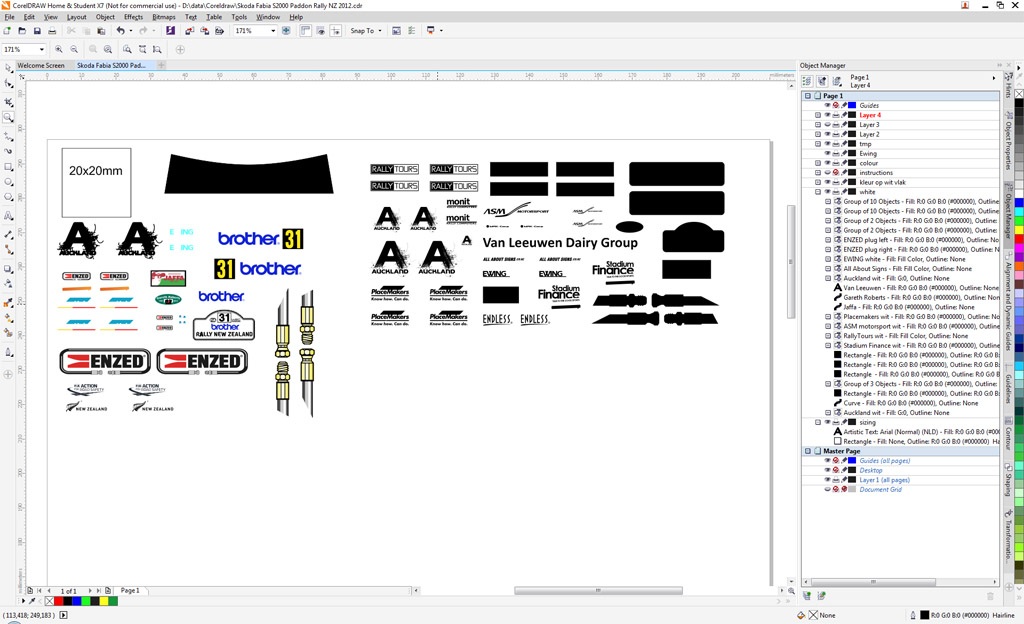

Het grootste probleem bleek zoals wel vaker de decals te zijn. Ik heb een decalset van Racing Decals 43 voor de rally Portugal van datzelfde jaar die er veel op lijkt. Het werd dus zaak om de missende of foute decals zelf te gaan tekenen. Ik ben toen begonnen met het mezelf aanleren van vector-tekenen en zo goede kwaliteit decals te kunnen ontwerpen. Het volgende screenshot toont min of meer het uiteindelijke resultaat. Deze zijn inmiddels ook al afgedrukt door de bij velen wel bekende Jan-Willem.


Dat was vlak voor mijn vakantie bijna 2 maanden geleden. Daarna ben ik rustig begonnen met het bouwen van de wagen. Naast de kit van Belkits voor de Fabia zelf, maak ik ook gebruik van de gravel-transkit en een PE setje.

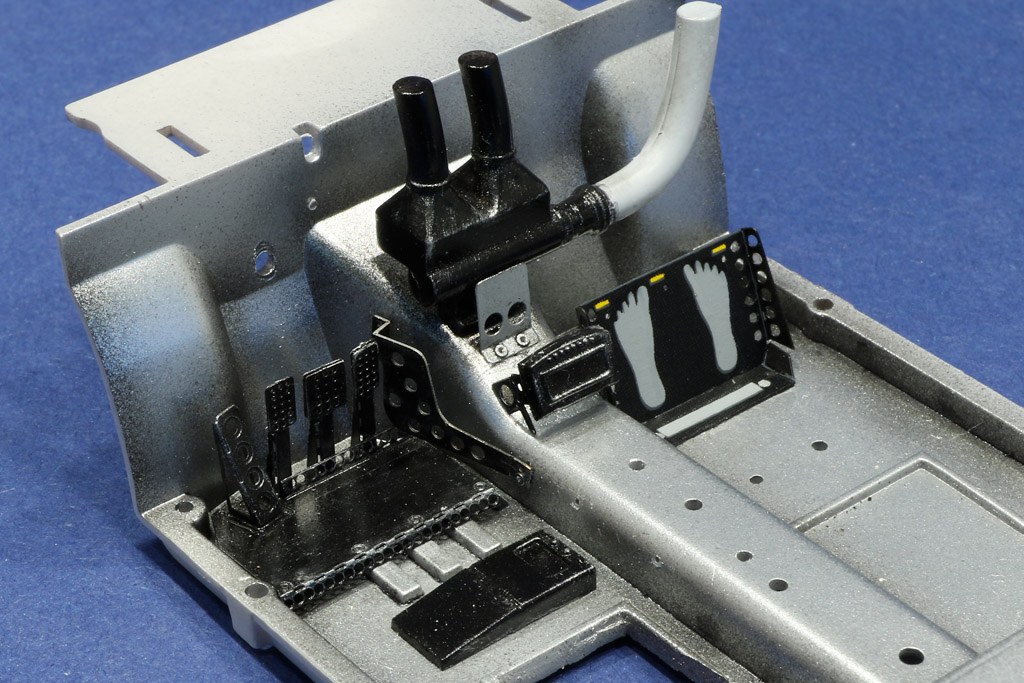

Eerst werd het interieur aangepakt. De pedalen en voetsteunen aan beide zijden werden vervangen door PE en geplaatst. Let ook goed op de bodemplaat die eerst zwart is gespoten waarna er zilver overheen ging. Hierbij heb ik express de "diepere" delen niet dekkend gespoten om een extra schaduw-effect te krijgen.

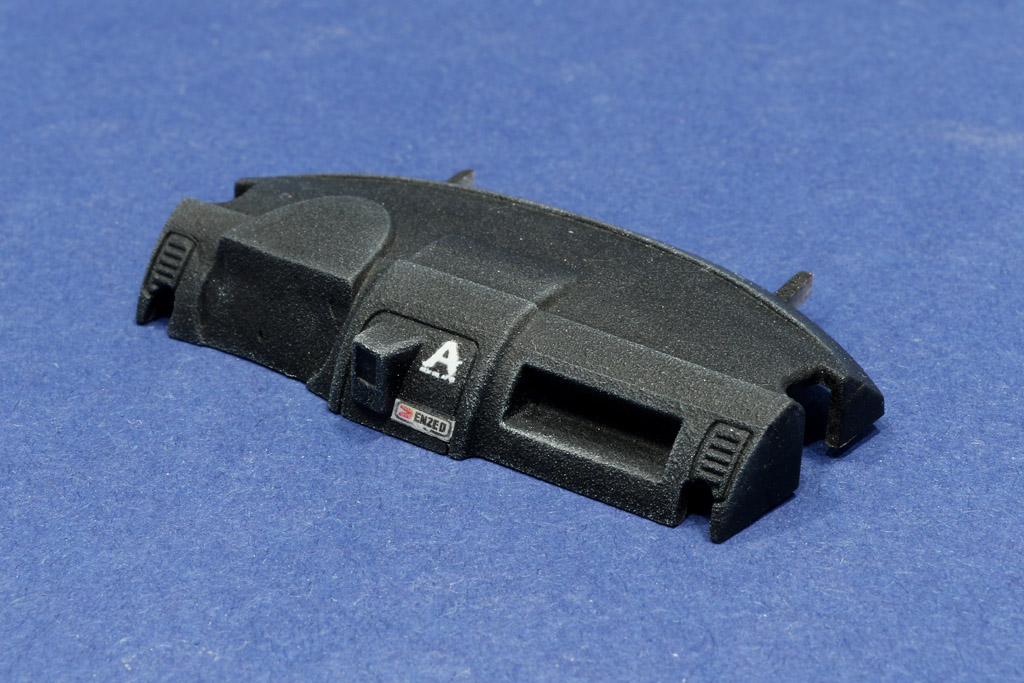

Ook het dashboard werd al aangepakt. Deze werd voorzien van structuur en werd zwart gespoten. Daarna werden de 2 decals gezet en heb ik 'm gedrybrushed. Tenslotte werd er een matte vernis overheen gespoten om de decals en de drybrush te beschermen. Voor de goede kenners van deze kit; er "mist" inderdaad een onderdeel midden voor de rijder waarop de versnelling te zien is. Deze was echter niet aanwezig op deze specifiek Fabia. er komt nog wel iets anders voor in de plaats van PE. Deze moet echter nog gespoten worden en kan daarna nog geplaatst worden.

Attached Images
File Type: jpg fabia_paddon_nz12_00.jpg (192.8 KB, 1970 views)
File Type: jpg fabia_paddon_nz12_01.jpg (173.3 KB, 1804 views)
File Type: jpg fabia_paddon_nz12_02.jpg (236.0 KB, 1796 views)
File Type: jpg fabia_paddon_nz12_03.jpg (207.0 KB, 1807 views)
__________________
www.rallyfotos.nl

"Don't tell me the sky is the limit
when there are footprints on the moon."

Last edited by TvD; 17-08-2016 at 08:26.
Reply With Quote
  #2
Old 16-08-2016, 20:17
TvD's Avatar
TvD TvD is offline
Bourne to rally!

Join Date: Oct 2006
Location: Tilburg, NL
Posts: 1,972

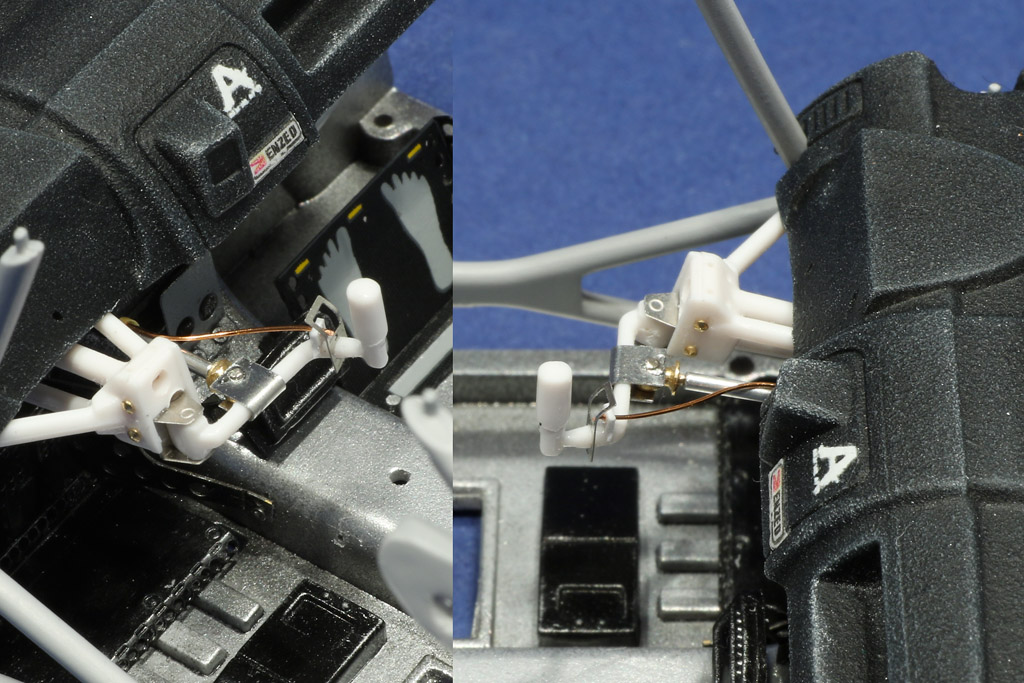

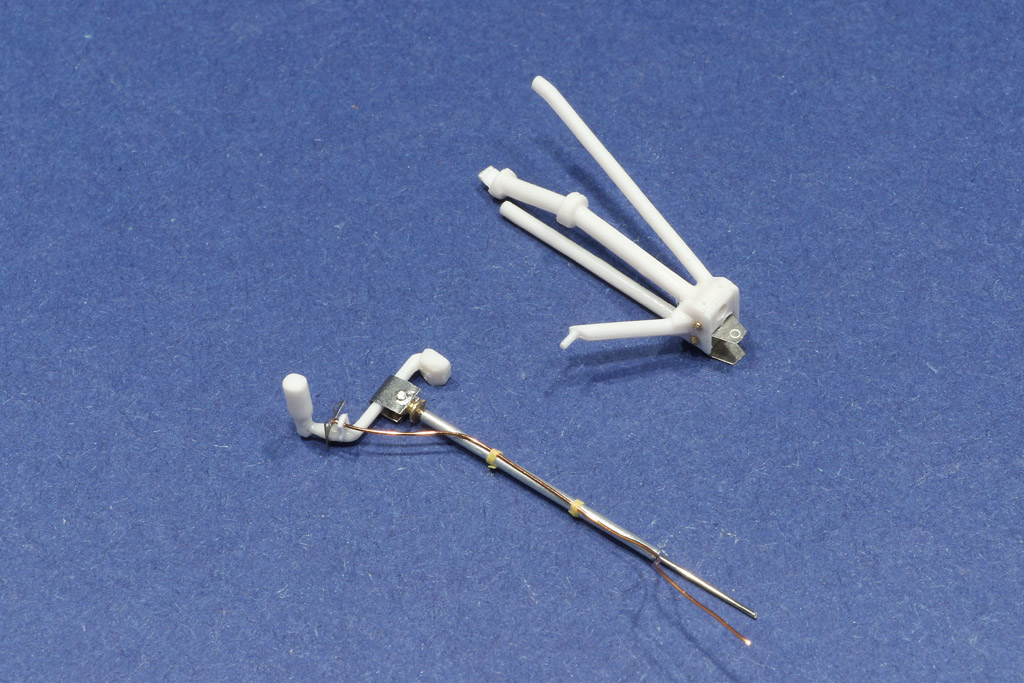

Eigenlijk was ik niet van plan te veel detail toe voegen aan het interieur omdat er later toch weinig meer van te zien is, maar bij de "stuurkolom" kon ik me al niet inhouden zullen we maar zeggen (deze is natuurlijk wel beter zichtbaar dan veel andere delen ). De eerste foto toont de grotendeels nieuwe schakelstang en een aantal aanpassingen aan de "stuurkolom" zelf.



Voor de volgende foto heb ik de kolom even op z'n plek gezet om duidelijk te maken wat er straks nog van te zien is.

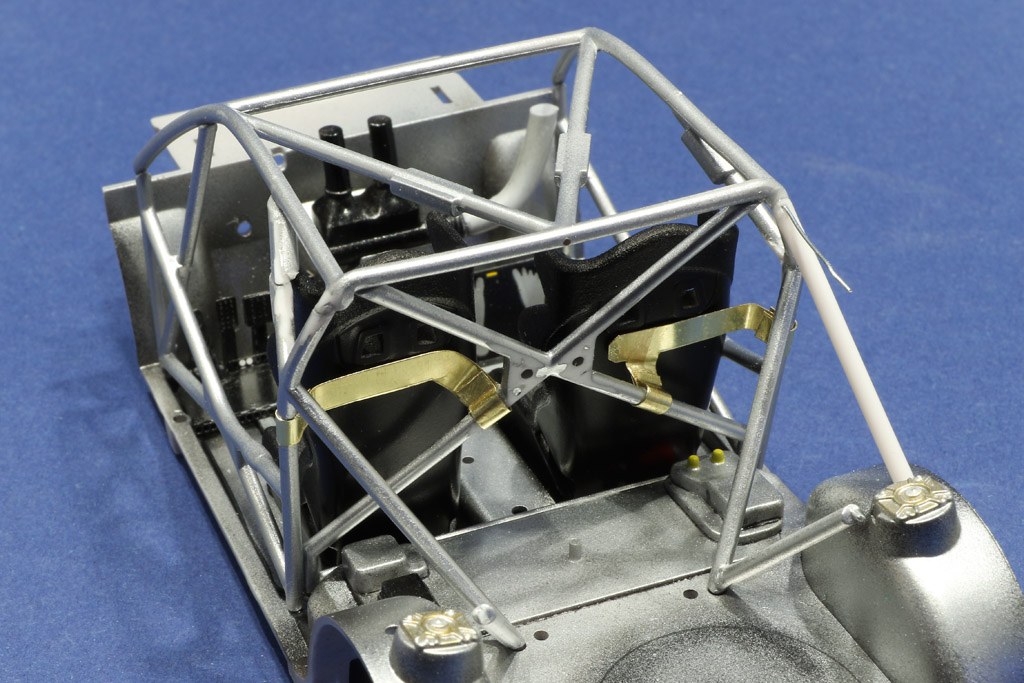

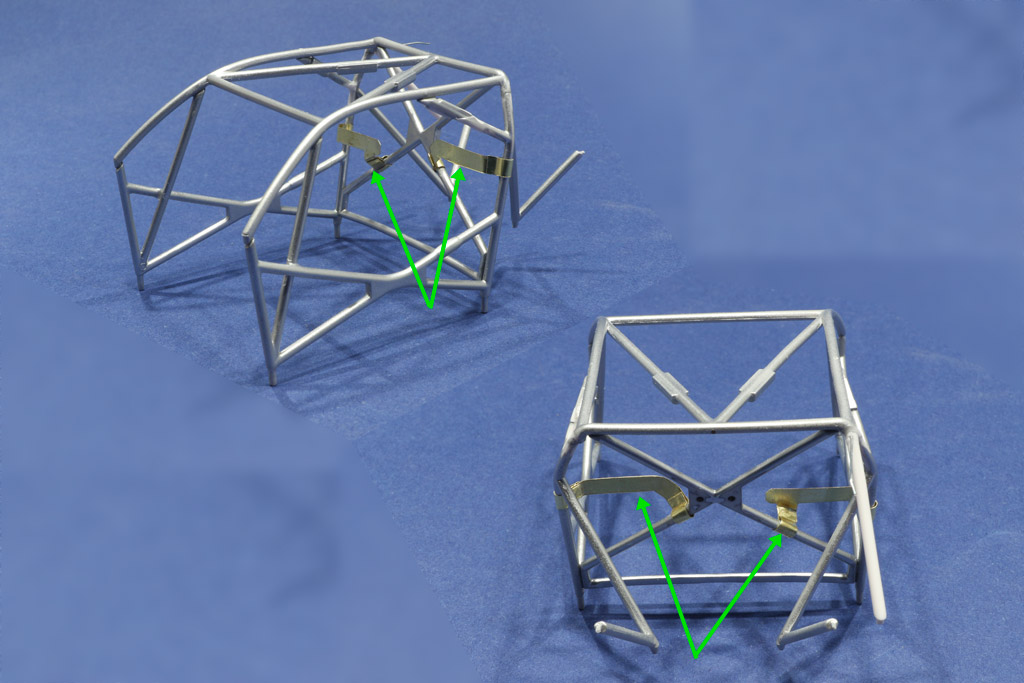

Tenslotte ben ik begonnen met de rolkooi. Eigenlijk zou deze in delen geplaatst moeten worden, maar ik heb toch eerst helemaal in elkaar gezet. De belangrijkste reden hiervoor is dat ik een aantal extra delen wilde toevoegen achter de stoelen. Paddon en Kennard gebruikten stoelen van het merk RaceTech (uit Nieuw-Zeeland natuurlijk) en die hadden ook nog bevestigingspunten aan de achterzijde. Om dit een beetje na te bouwen heb ik dus op die plekken extra stukken gemaakt aan de rolkooi (zie groene pijlen).

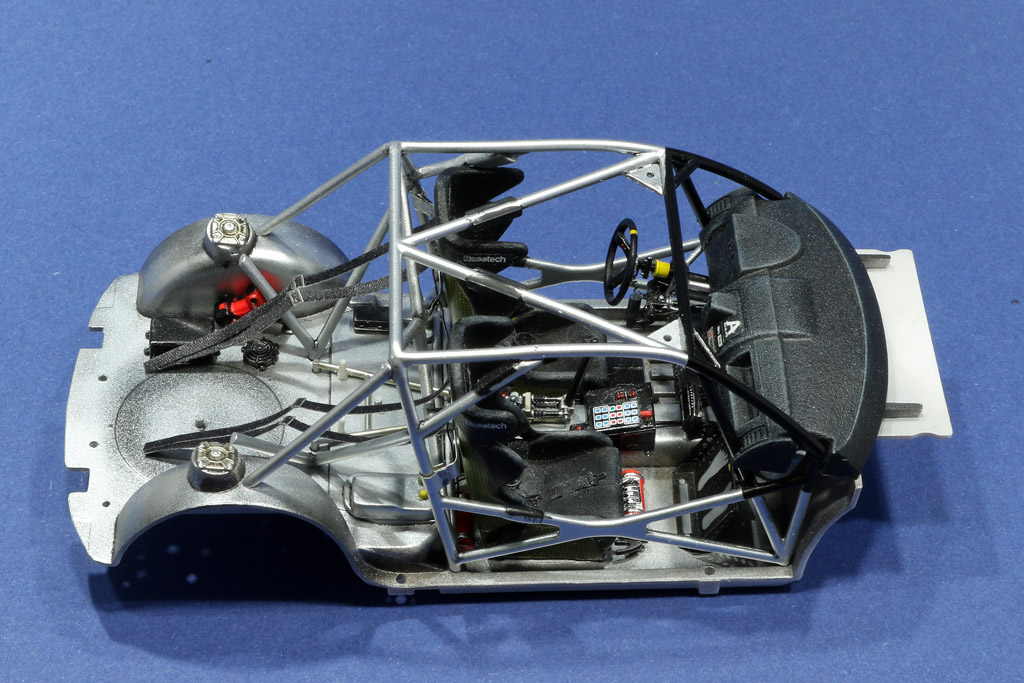

En met het geheel gedryfit ziet dat er nu zo uit:
Attached Images
File Type: jpg fabia_paddon_nz12_04.jpg (232.1 KB, 1800 views)
File Type: jpg fabia_paddon_nz12_05.jpg (227.8 KB, 1818 views)
File Type: jpg fabia_paddon_nz12_06.jpg (156.2 KB, 1807 views)
File Type: jpg fabia_paddon_nz12_07.jpg (210.7 KB, 1814 views)
__________________
www.rallyfotos.nl

"Don't tell me the sky is the limit
when there are footprints on the moon."

Last edited by TvD; 17-08-2016 at 08:30.
Reply With Quote
  #3
Old 17-08-2016, 00:12
Nismo's Avatar
Nismo Nismo is offline
Frieten, hmmmm, lekker

Join Date: Jan 2005
Location: Houthalen-Oost
Posts: 6,188
Een gravelversie, ik denk niet dat die hier al gepasseerd is.

Zijn wij blij dat jij je niet hebt kunnen inhouden.
__________________
Mvg Johny


When people rob banks, they go to jail
When banks rob people, they get a bonus.
Reply With Quote
  #4
Old 21-08-2016, 22:09
Loixrallyfan's Avatar
Loixrallyfan Loixrallyfan is offline
De Paddock Regular

Join Date: Aug 2009
Location: Valmeer
Posts: 1,524
Potverdikke, met de verbouwingen thuis ben ik uw decals hiervoor knal vergeten.
Daarvoor mijn welgemeende excuses.
Enfin, zie dat je decals hebt en het begin ziet er al veelbelovend uit.
Ik volg.
__________________
Reply With Quote
  #5
Old 21-08-2016, 22:24
Sennake's Avatar
Sennake Sennake is offline
Administrator

Join Date: May 2001
Location: Laakdal
Posts: 13,718
Mooi werk! Ik volg
__________________

* WWW.SENNAKE.BE *
Reply With Quote
  #6
Old 22-08-2016, 11:30
TvD's Avatar
TvD TvD is offline
Bourne to rally!

Join Date: Oct 2006
Location: Tilburg, NL
Posts: 1,972
Quote:
Originally Posted by Loixrallyfan View Post
Potverdikke, met de verbouwingen thuis ben ik uw decals hiervoor knal vergeten.
Daarvoor mijn welgemeende excuses.
Enfin, zie dat je decals hebt en het begin ziet er al veelbelovend uit.
Ik volg.
Geen probleem. Overigens ben ik nog wel geďnteresseerd in een afdruk, dus mocht je de tijd nog hebben
__________________
www.rallyfotos.nl

"Don't tell me the sky is the limit
when there are footprints on the moon."
Reply With Quote
  #7
Old 22-08-2016, 16:19
Loixrallyfan's Avatar
Loixrallyfan Loixrallyfan is offline
De Paddock Regular

Join Date: Aug 2009
Location: Valmeer
Posts: 1,524
Quote:
Originally Posted by TvD View Post
Geen probleem. Overigens ben ik nog wel geďnteresseerd in een afdruk, dus mocht je de tijd nog hebben
Zeer zeker, geen enkel probleem.
__________________
Reply With Quote
  #8
Old 15-11-2016, 20:58
TvD's Avatar
TvD TvD is offline
Bourne to rally!

Join Date: Oct 2006
Location: Tilburg, NL
Posts: 1,972
Naast wat voortgang bij de McLaren heb ik ook meters gemaakt met de Fabia en dan met name het interieur!

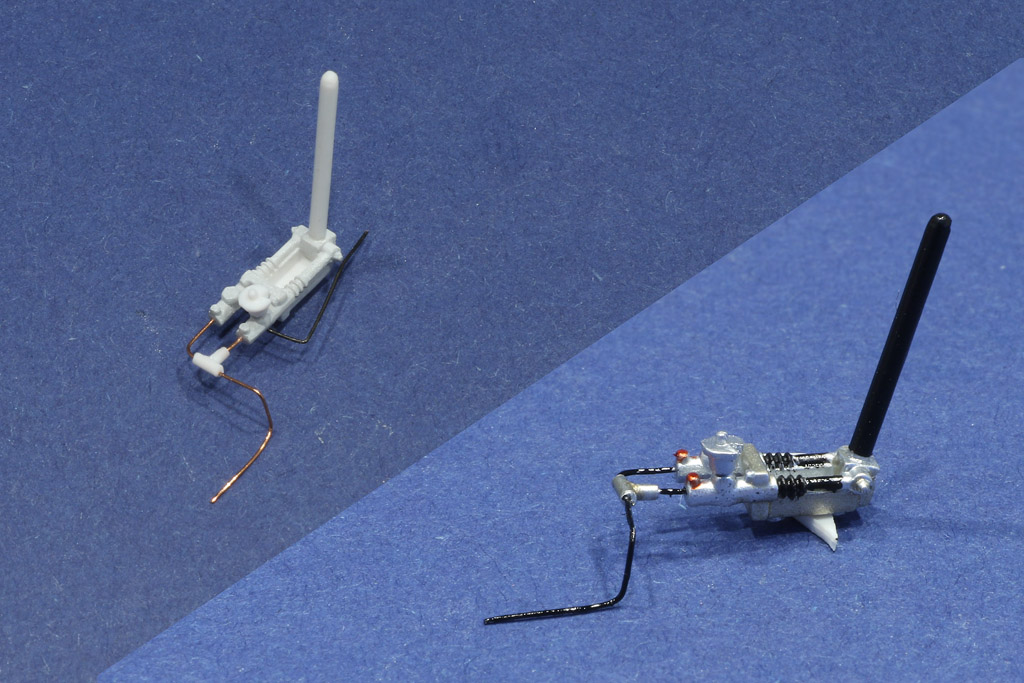

Eerst werd de "snokstok" onder handen genomen. Een paar leidingen werden toegevoegd en het geheel werd geschilderd:

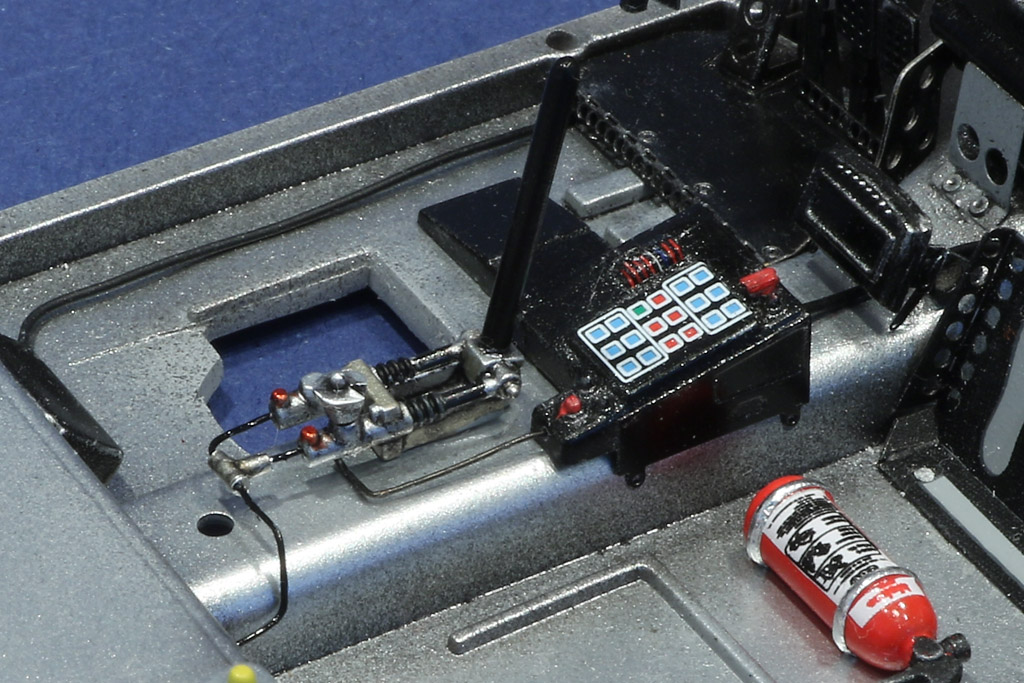

Vervolgens werd nog wat diepte gecreëerd met verdunde olieverf en kon het geheel geplaatst worden op de middenconsole:

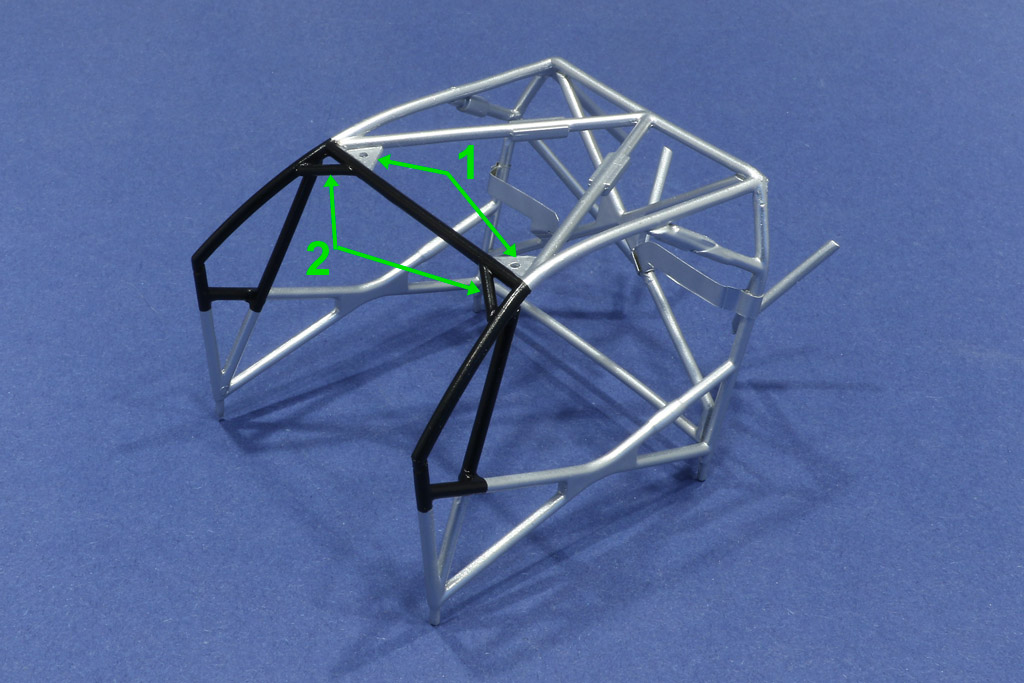

De rolkooi werd licht aangepast om 'm meer te laten lijken op de kooi in deze specifiek Fabia. Er werden extra dwarsplaatjes (pijl "1") en buizen (pijl "2") toegevoegd. Daarna werd de kooi in 2 kleuren gespoten.

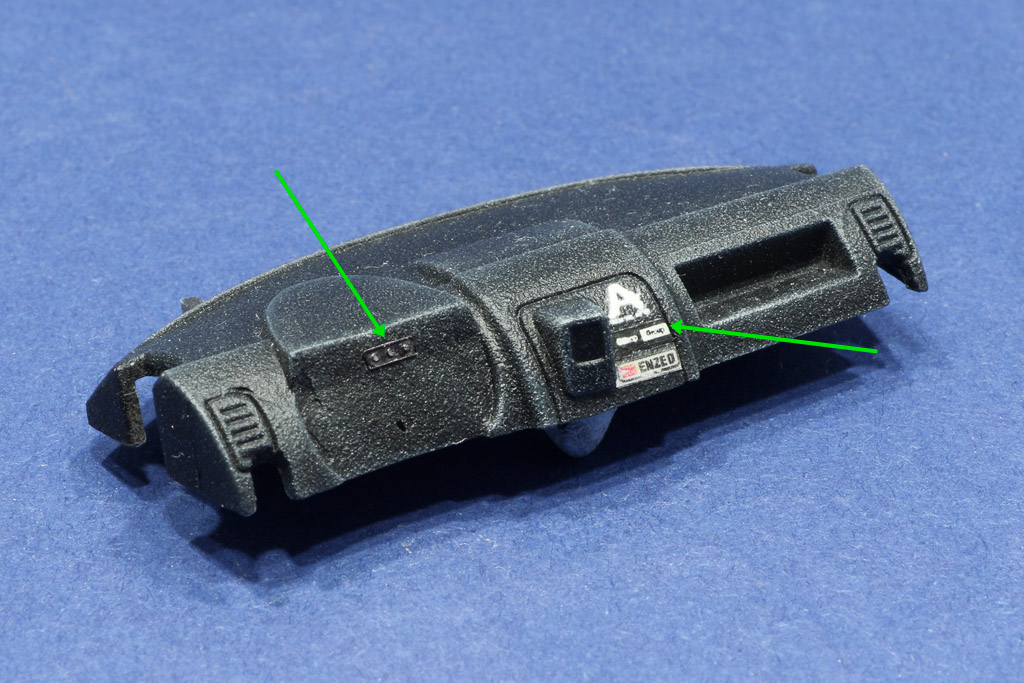

In een eerder posting was het bijna afgewerkte dashboard al te zien, maar er werden toch nog wat kleine details toegevoegd. Zo is de schakelindicator toegevoegd (linker pijl) en mistte er nog een sponsor (andere pijl).

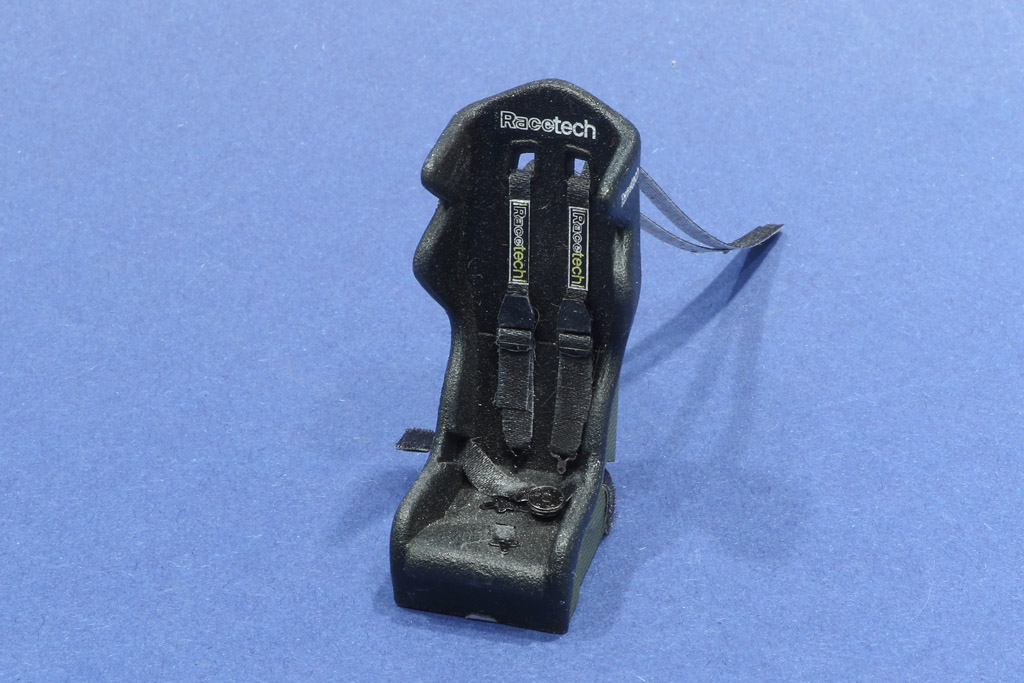

Dan de stoel van Hayden. Deze werd met de bekende Tenco spuitbus gespoten en voorzien van kevlar decals aan de achterzijde. De gordels werden samengesteld van verschillende PE setjes en wat stukjes plastic om zo dicht mogelijk bij de echte "RaceTech"-gordels te komen. De logo's op de stoel en gordels werden zelf getekend omdat geen enkele decalmaker deze kent
Attached Images
File Type: jpg fabia_paddon_nz12_08.jpg (209.0 KB, 1579 views)
File Type: jpg fabia_paddon_nz12_09.jpg (248.5 KB, 1531 views)
File Type: jpg fabia_paddon_nz12_10.jpg (178.6 KB, 1624 views)
File Type: jpg fabia_paddon_nz12_11.jpg (226.1 KB, 1609 views)
File Type: jpg fabia_paddon_nz12_12.jpg (191.8 KB, 1602 views)
__________________
www.rallyfotos.nl

"Don't tell me the sky is the limit
when there are footprints on the moon."
Reply With Quote
  #9
Old 15-11-2016, 21:19
TvD's Avatar
TvD TvD is offline
Bourne to rally!

Join Date: Oct 2006
Location: Tilburg, NL
Posts: 1,972
En meteen deel 2 van de update van vandaag

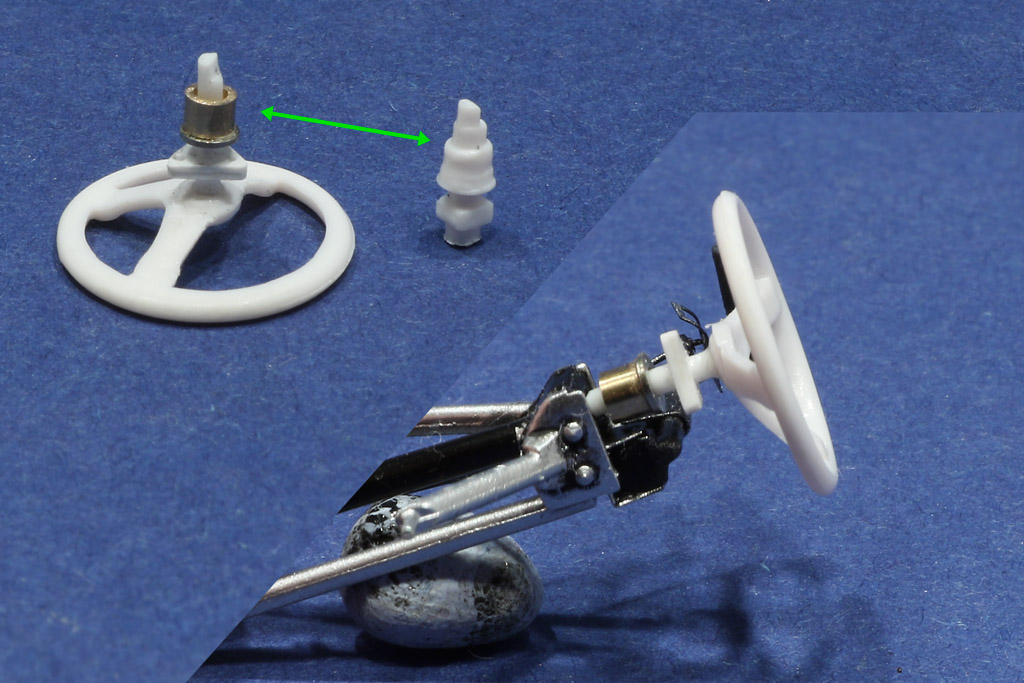

In de post van afgelopen augustus was al te zien dat de stuurinrichting flink aangepakt was. Nu restte er nog 1 dingetje en da was het laatste stukje stuurkolom direct op het stuur. Op het linkerboven deel van onderstaande foto is het resultaat te zien van de vervangingswerken. Rechtsonder zie je hoe een en ander geplaatst zal worden.

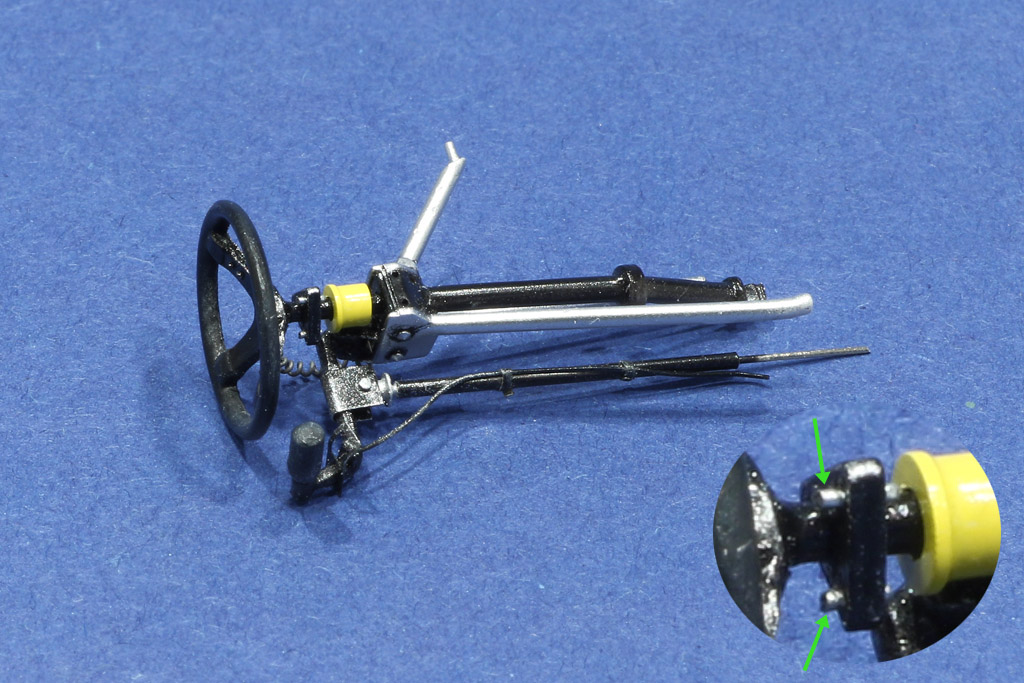

Het geheel werd in de verf gezet, voorzien van bouten (zie groene pijlen) en vast gezet.

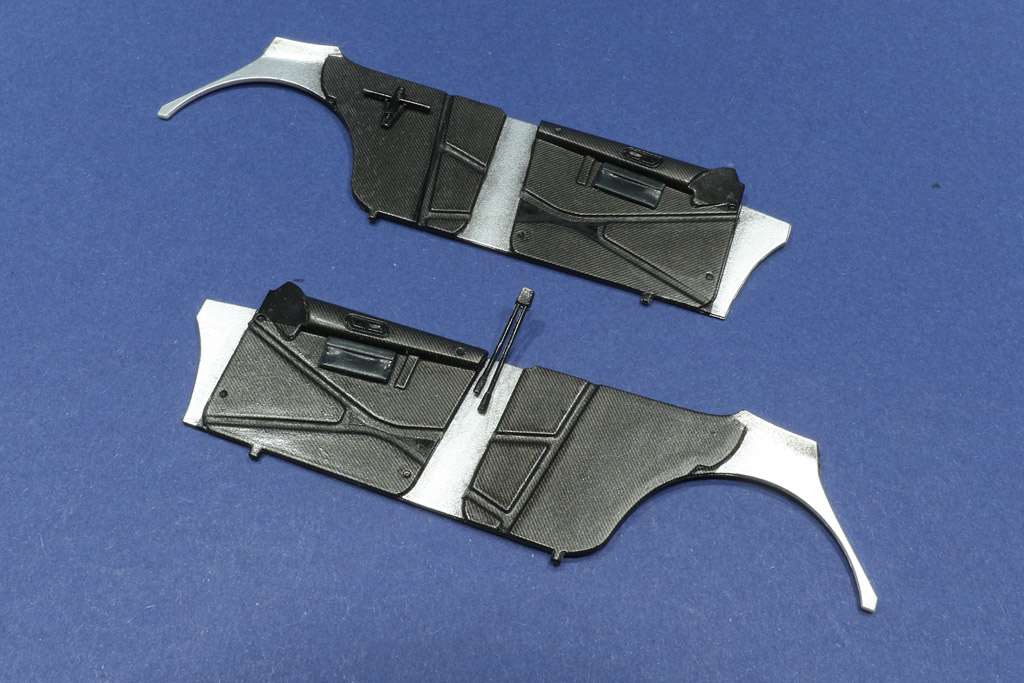

De deurpanelen werden intussen ook gespoten en voorzien van een carbon bekleding.


Intussen werd de stoel van de navigator ook afgewerkt en kon deze samen met die van de piloot, rolkooi, stuurinrichting en dashboard definitief op z'n plek worden gezet. Let ook even op de rode accuschroefboormachine achterin


Bij de volgende update zal waarschijnlijk het hele interieur zijn afgewerkt en ga ik verder met het chassis en de body.
Attached Images
File Type: jpg fabia_paddon_nz12_13.jpg (194.2 KB, 1571 views)
File Type: jpg fabia_paddon_nz12_14.jpg (232.4 KB, 1561 views)
File Type: jpg fabia_paddon_nz12_15.jpg (209.6 KB, 1616 views)
File Type: jpg fabia_paddon_nz12_16.jpg (234.2 KB, 1618 views)
__________________
www.rallyfotos.nl

"Don't tell me the sky is the limit
when there are footprints on the moon."
Reply With Quote
  #10
Old 15-11-2016, 21:29
gert mertens gert mertens is offline
De Paddock Regular

Join Date: Mar 2009
Location: Mol
Posts: 655
Tim,

Knap wa ge laat zien !

Die Tenco in een spuitbus bestaat daar een alternatief voor?
Ik heb gehoord dat er nu ook een "structuur-verf" is van zero paints???
Klopt dat en heeft er iemand ervaring mee?

Grtz,
G
Reply With Quote
  #11
Old 27-11-2016, 20:31
TvD's Avatar
TvD TvD is offline
Bourne to rally!

Join Date: Oct 2006
Location: Tilburg, NL
Posts: 1,972
Een kleine update maar deze keer. Het interieur werd afgewerkt:
  • De 2 reservewielen werden voorzien van riemen gemaakt van loodfolie. Daarna werden ze op hun plek gelijmd. De wielen werden ook nog een beetje vervuild met MIG pigmenten.
  • Het achterste deel van de rolkooi werd daarna geplaatst en de gordels eraan bevestigd.
  • Tenslotte werden de 2 zijpanelen geplaatst (niet op de foto trouwens).
Het resultaat is dan als volgt:

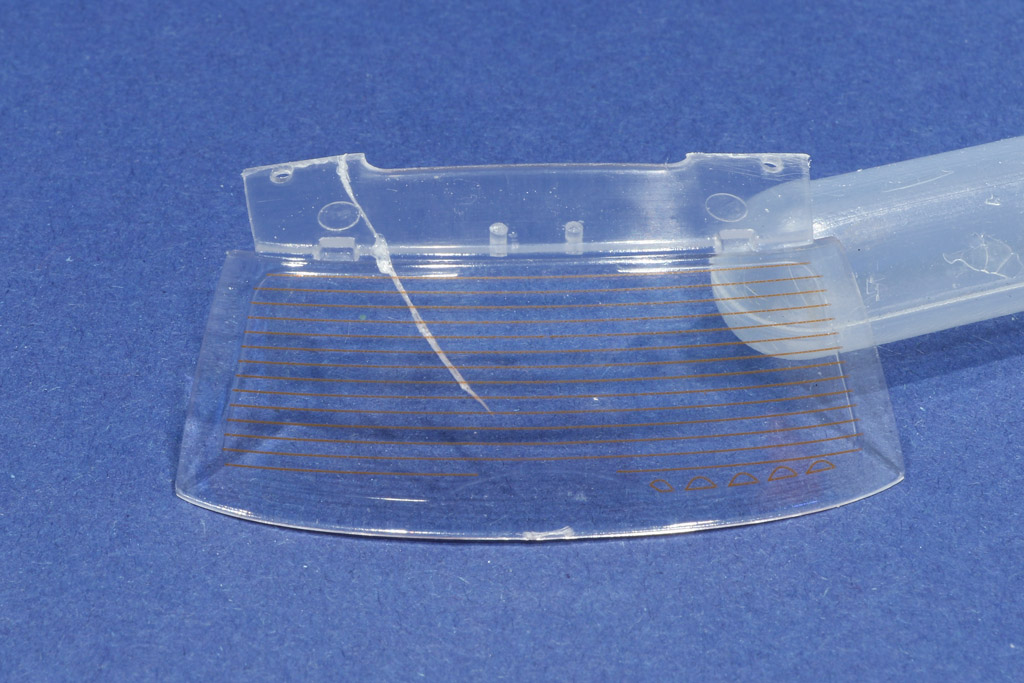

Verder nog een "oeps"-momentje bij de achterruit. Deze wilde ik los zagen van de rest van de raampartij toen er dit gebeurde
Iemand enig idee of ze bij Belkits los gietramen verkopen
Attached Images
File Type: jpg fabia_paddon_nz12_17.jpg (229.9 KB, 1546 views)
File Type: jpg fabia_paddon_nz12_18.jpg (204.2 KB, 1495 views)
__________________
www.rallyfotos.nl

"Don't tell me the sky is the limit
when there are footprints on the moon."
Reply With Quote
  #12
Old 27-11-2016, 22:53
Nismo's Avatar
Nismo Nismo is offline
Frieten, hmmmm, lekker

Join Date: Jan 2005
Location: Houthalen-Oost
Posts: 6,188
Quote:
Originally Posted by TvD View Post
................

Iemand enig idee of ze bij Belkits los gietramen verkopen

................................
Mailtje naar Domino sturen.
__________________
Mvg Johny


When people rob banks, they go to jail
When banks rob people, they get a bonus.
Reply With Quote
  #13
Old 27-11-2016, 23:02
coco's Avatar
coco coco is offline
De Paddock Regular

Join Date: Nov 2006
Location: Roeselare
Posts: 664
Alternatief voor de tenco spuitbussen
Dat was simpelweg Motip Stone ship antisteenslag
Reply With Quote
  #14
Old 28-11-2016, 12:52
eyckles's Avatar
eyckles eyckles is offline
Nen dulle plekker

Join Date: Dec 2009
Location: Hamme
Posts: 1,304
Ja hoor. Dat zou geen probleem kunne zijn. Ik heb daar ook eens extra onderdelen besteld voor hun Fiesta. Wordt opgestuurd voor een kleine prijs
__________________
Mvg,
Lesley
Reply With Quote
  #15
Old 28-11-2016, 18:26
EtronQuattro07 EtronQuattro07 is offline
petrolhaedtje

Join Date: Dec 2013
Location: Lauwe
Posts: 552
Mooi Tim doe zo verder ,jammer van de achterruit komt goed.

Grts Dieter.
Reply With Quote
